Tư vấn lựa chọn tủ mạng tủ rack cho đúng yêu cầu

HỖ TRỢ TƯ VẤN CHỌN TỦ MẠNG THÍCH HỢP

Tôi nghĩ rằng bạn đang xem bài viết này nghĩa là bạn đang quan tâm đến việc chọn loại tủ có một mức giá nào đó, nhưng cũng có thể bạn không biết chính xác nên chọn cái gì? Có lẽ bạn không biết nên đặt loại tủ độc lập hay treo tường? Bạn đang lo lắng về độ sâu và chiều cao phức tạp? Hoặc có thể bạn không biết chọn loại cửa nào phù hợp nhất với bạn? Đừng lo lắng, tôi sẽ hướng dẫn bạn!

            Có vẻ như là sản phẩm đơn giản, nhưng có một số điểm khiến bạn bối rối phải không nào? Bài viết dưới đây sẽ hướng dẫn bạn cách lựa chọn tủ rack thông qua các thông số quan trọng và sẽ giải thích lý do tại sao các tủ rack đó đôi khi được gọi là tủ server hoặc tủ viễn thông.

THẾ NÀO GỌI LÀ TỦ MẠNG

Tủ rack hay còn gọi là Tủ mạng, là thiết bị được dùng để gắn các thiết bị vào khung tủ, và được sử dụng khá phổ biến trong các hệ thống mạng nhằm bảo vệ, tập trung các thiết bị như Router, Switch, Thiết bị cân bằng tải, Gateway, thiết bị tường lửa firewall, hộp phối quang ODF, Patch Panel,... giúp giảm thiểu các tác động từ môi trường bên ngoài, tối ưu về không gian sử dụng và dễ dàng quản lý.
            Tủ rack được sản xuất theo tiêu chuẩn 19 inch với nguyên vật liệu chính là thép hoặc tôn với độ dày từ 0,8 – 1,0 – 1,2- 1,5- 2,0 mm, sử dụng công nghệ cắt CNC tạo ra những chiếc tủ có độ chính xác cao về kích thước.

Bên cạnh đó, thiết bị này thường được phủ lớp sơn chống gỉ , một lớp sơn tĩnh điện giúp cho nó có tính thẩm mỹ và độ bền cao hơn. Nhờ sản xuất theo tiêu chuẩn hóa nên khi bạn biết được kích thước thiết bị cần lắp vào tủ, bạn có thể khẳng định thiết bị đó có phù hợp với tủ của bạn hay không.

Tủ rack hiện nay được phân thành các loại chính sau :

- Tủ rack treo tường

- Tủ rack để sàn trong nhà

- Tủ rack ngoài trời

- Tủ rack datacenter

Chúng ta sẽ dễ dàng bắt gặp thiết bị tủ rack trong các hệ thống công trình điện nhẹ, hệ thống mạng, hệ thống camera hay trong các phòng server chuyên nghiệp, các trung tâm dữ liệu (Data Center) với quy mô lớn,...

Các thông số chính của tủ rack

1. Chiều rộng ( W) lắp đặt được tính bằng inch

Kích thước tủ rack thường sử dụng phổ biến nhất là 19 inch, một số thiết bị nhỏ có thể chiểu yêu cầu tủ rộng 10 inch, một số loại server lớn thì yêu cầu độ rộng tủ là 21 inch, tuy nhiên những yêu cầu này rất ít.

Chiều rộng phổ biến là 600mm và 800mm, trong đó 600mm là loại cơ bản và 800mm là loại mở rộng. Trong các tủ rộng 800mm, chung ta dễ dàng triển khai các bó dây lớn, chiều rộng bổ sung có thể được sử dụng để lắp đặt hệ thống quản lý cáp bên trong tủ.

2. Chiều cao ( H) tính theo đơn vị U - Chiều cao danh định

Nhằm mục đích tiêu chuẩn hóa, chiều cao lắp đặt trong tủ rack thường được tính bằng đơn vị U, và được sử dụng trong mọi tủ. 1U bằng 1.75 inch, khoảng 44.45mm. Hầu hết các thiết bị lắp vào tủ thường có chiều cao trong khoảng từ 1U-5U. Khi bạn biết được tổng chiều cao của tất cả các thiết bị mạng tính theo đơn vị U, bạn sẽ biết được nên dùng tủ cao bao nhiêu U là phù hợp.

Lưu ý : Các đơn vị U được cung cấp trong tài liệu kỹ thuật của thiết bị mạng là chiều cao lắp đặt, không phải kích thước khung hay kích thước tủ bên ngoài.

Chiều cao bên ngoài hay còn gọi là tổng chiều cao, nó được liên kết chặt chẽ với cấu trúc tủ và có thể khác nhau giữa các tủ có cùng chiều cao danh định do các thiết bị khác nhau như quạt trên mái hoặc bánh xe.

Các kích thước bên ngoài khác như chiều rộng và chiều sâu không có tiêu chuẩn chính thức. Tuy nhiên, do chức năng đặc thù, có một số kích thước nhất định đang được thực hiện bởi các nhà sản xuất.

3. Chiều sâu ( D) của tủ mạng

Về độ sâu tủ có một số loại khác nhau. Với tủ rack treo tường có các loại sâu 400mm, 500mm và 600mm. Với các tủ rack đứng thì có các loại sâu 600mm, 800mm, 1000mm và thậm chí là 1200mm. Điều quan trọng ở đây là độ sâu bên ngoài tủ không trực tiếp cho bạn biết thiết bị của bạn được lắp sâu đến mức nào. Các tủ khác nhau về cấu trúc và cung cấp không gian khác nhau bên trong chúng. Nhiều trong số chúng có dạng Mô-dul, có nghĩa rằng các đường ray bên trong có thể đặt ở các vị trí khác nhau, cũng phải có một khoảng trong phía sau và phía trước của mỗi thiết bị cho phép quản lý cáp và luồng không khí phù hợp.

Một số đặc tính tủ rack khác

Trong trường hợp tủ treo tường, nơi mặt sau của tủ được vặn vào tường, điều duy nhất là chọn cửa trước dễ dàng. Bạn có thể chọn loại cửa mica, hoặc loại có cửa toàn bộ bằng kim loại. Trường hợp tủ treo tường có cửa trước toàn bộ bằng kim loại sẽ giúp che chắn các thiết bị, và thêm vào đó làm cứng tủ vì lý do an ninh.

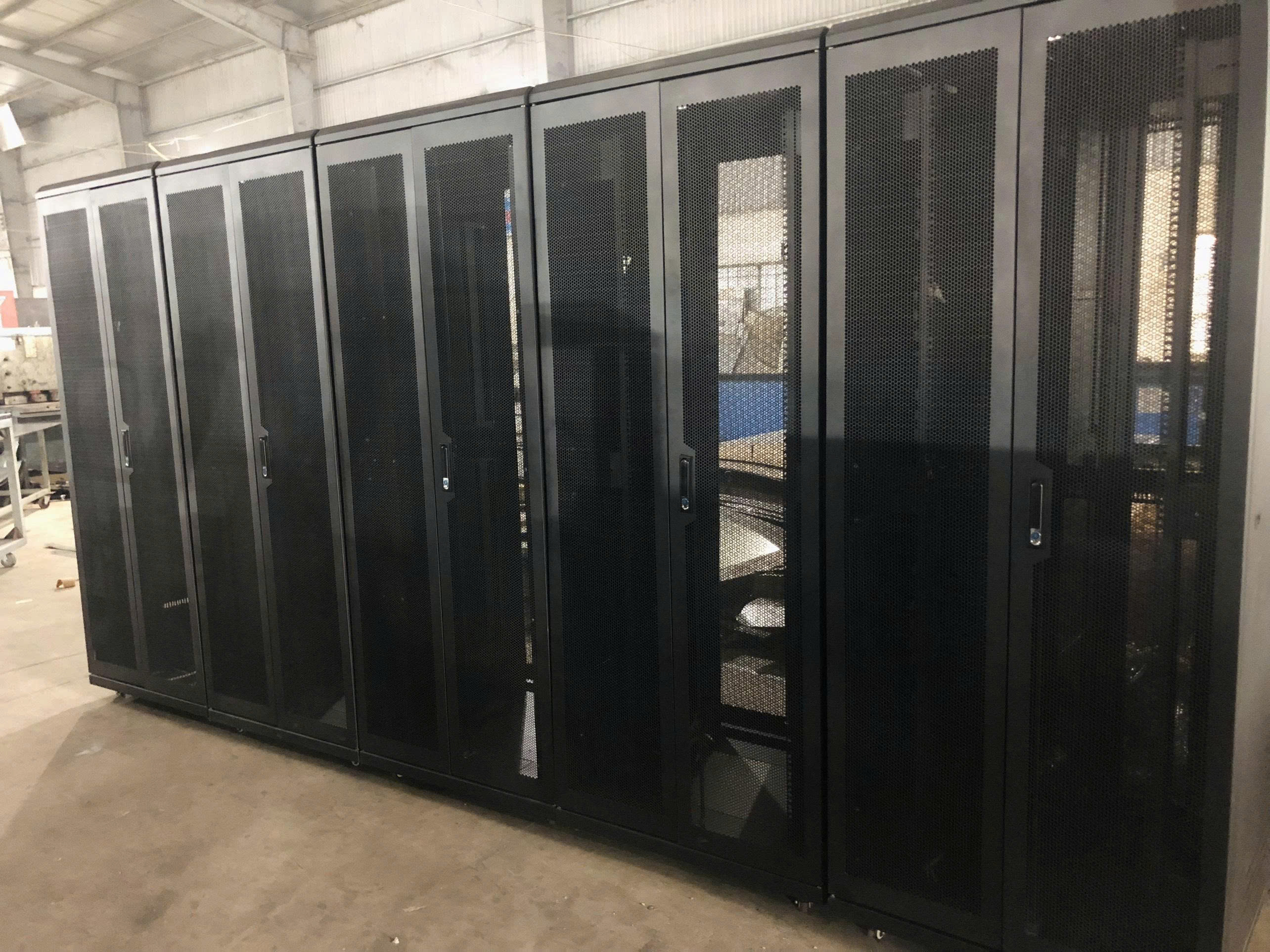

Nếu nói đến tủ đứng sàn, có hai trường hợp phổ biến nhất - thứ nhất là mặt kính/mica trước và cửa sau bằng kim loại, và thứ hai là cả hai cửa được đục lỗ. Sự lựa chọn được quyết định bởi thiết bị lắp vào tủ. Trong tủ viễn thông, các thiết bị không cần phải được làm mát bằng bất kỳ cách nào, cửa kính và toàn kim loại là sự lựa chọn phù hợp. Trong các giải pháp máy chủ, lưu lượng không khí và làm mát hiệu quả là vấn đề then chốt, thì cửa đục lỗ là rất cần thiết.

Cuối cùng là màu sắc của tủ, điều này hoàn toàn phụ thuộc vào bạn, một số người cho rằng tủ máy chủ có màu đen và màu xám dành cho các khu vực quan sát công cộng, nhưng ở các quốc gia khác nhau, khách hàng có sở thích khác nhau.

Trường hợp cuộc sống thực tế

Sau khi nắm bắt được các thông số, bây giờ bạn có thể nghĩ những gì bạn cần để chọn một tủ rack phù hợp. Hãy chọn tủ đúng trong hai trường hợp.

TRƯỜNG HỢP A

Giả sử bạn cần tủ rack cho khu vực tiếp tân Motel nhỏ. Bạn có patch panel gồm thiết bị đầu cuối mạng LAN (1U), Switch (1U), thiết bị giám sát DVR (lại là 1U) và một số bộ định tuyến cơ bản. Cô gái từ quầy lễ tân mà bạn thuê đủ khả năng để biết rằng đèn nhấp nháy thế nào cho biết các thiết bị đang hoạt động, và đây sẽ là điều thuận lợi nếu thỉnh thoảng cô ấy có thể xem WiFi của mình không hoạt động hay gì đó thông qua cảnh báo hiển thị đèn LED.

Như vậy, tất cả các thiết bị gộp lại sẽ có chiều cao cài đặt lớn hơn 4U. Bạn cần tính đến phương án mở rộng trong tương lai, vì vậy 2-3U bổ sung có vẻ hợp lý. Tất cả những dữ kiện này sẽ giúp bạn chọn được tủ treo tường 6U với cửa lưới và màu trắng xám.

TRƯỜNG HỢP B

Giả sử bạn đang thiết lập trong công ty nhỏ, và bạn phải trang bị phòng máy chủ nhất định với tủ. Bạn sẽ phải cần lắp đặt 01 bộ UPS với tổng chiều cao 4U, hai máy chủ - mỗi máy chủ 2U và dài 700m, bốn bảng Patch Panel mỗi bảng 1U, bộ phận trung tâm điện thoại với 4U, giám sát DVR với 2U và tám bộ tổ chức cáp dọc 1U. Khách hàng muốn có thể mở rộng những thứ đó và muốn thêm 10U trống để dự phòng sau này. Cáp phải được giấu trong các máng cáp.

Sau khi tổng hợp chiều cao bạn có giá trị 28U cho tất cả các thiết bị, bạn cần cung cấp 10U không gian trống, tổng cộng là 38U. Vì vậy, gần nhất là tủ 42U. Bây giờ, các máy chủ 700mm đó cho chúng ta biết rằng độ sâu 1000mm là điều bắt buộc. Các máng quản lý cáp dọc thực thi chiều rộng 800mm, và bởi vì hầu hết mọi thứ sẽ tạo ra lượng nhiệt lớn - cửa đục lỗ cũng là điều bắt buộc. Màu đen sẽ trông đẹp và chuyên nghiệp.
Những gì chúng ta không biết, là trọng lượng của các thiết bị, vì vậy, hãy giả sử không quá 800kg và chọn loại tủ rack tương ứng nhé.
